Zaščitni induktorje zasnovan tako, da ščiti žico, zanko in tuljavo pred vplivom zunanjega magnetnega polja, oslabi interferenčni učinek elektromagnetnega polja, ki ga ustvari vezje na druge komponente, in zmanjša EMI. hkrati pa usklajuje majhnost z nizkim DCR in visokimi nazivnimi tokovi. Zaščitni induktor Običajno se uporablja magnetni ščit ali elektromagnetni ščit.
Značilnosti zaščitne induktivnosti
1. Posebna pozlačena končna stran elektrode, zanesljivo varjenje, ravna površina, enostavna za namestitev;
2.Zaprta zasnova magnetnega vezja z nizkim magnetnim uhajanjem, nizko enosmerno upornostjo, kratko in tanko itd.
3. Značilnosti videza: induktivnost oblike paketa moči; Oblika navijanja - enoslojni tesno navit tip; Lastnosti magnetne prepustnosti - feritno jedro; Oblika jedra - I-oblika; Delovna frekvenca - visoka frekvenca; Način namestitve - vrsta popravka; Material skeleta - bakelit;
4. Ploščata struktura zaprtega magnetnega vezja, lahka in tanka, velik tok in nizka enosmerna impedanca;
Uporaba zaščitnih induktorjev
LCD TV; Prenosni računalnik; TFT-LCD; Digitalni fotoaparat, MP3, MP4; Računalniška grafična kartica VGA; Mobilni telefoni, mala komunikacijska oprema; PDA, CATV, VCR, LCD gonilnik; Prenosni DVD; DC/DC napajalni modul, DC/AC pretvornik; Različna pisarniška oprema in instrumenti itd.
| Družine izdelkov | Induktivnost (µH) | IDC(A) | Dolžina (mm) | širina (mm) | Višina (mm) | |
| LGS | 10-47 | 3.5-15 | 13.5-18 | 13.5-18 | 22-32 | ✉ |
| SDRH | 1.0-6800 | 0.038-11.6 | 3.2-14.8 | 3.2-14.8 | 1.2-10 | ✉ |
| LPA | 0.13-47 | 3.5-41.5 | 7.0-18.3 | 7.0-18.3 | 3.1-9.2 | ✉ |
| LPM | 0.1-400 | 0.32-80 | 2.5-22.5 | 2.5-22.5 | 1.0-10 | ✉ |
| LPS | 0.47-330 | 0.17-6.3 | 2.5-8.0 | 2.5-8.0 | 1.0-4.5 | ✉ |
| SPI-S | 1.0-10000 | 0.02-5.0 | 6.6-18.54 | 4.45-15.24 | 2.7-7.62 | ✉ |
| HCB | 22-680 | 13-77 | 4.0-14.5 | 4.0-13.3 | 3.0-9.5 | ✉ |
| SDRS | 10-820 | 0.33-2.65 | 6.2-12.6 | 5.6-11.6 | 3.2-5.4 | ✉ |
| LQH-S | 0.27-10000 | 0.02-6 | 3.5-6.3 | 3.5-6.3 | 2.4-4.7 | ✉ |
| HR | 0.22-10 | 1.54-45 | 8.4-13 | 7.9-12 | 7-10 | |
| HQ | 0.15-2.5 | 14-40 | 10.54-15 | 7.5-11 | 11.2-12.4 | ✉ |
| HSM | 0.22-10 | 7.0-27 | 8.4-12.1 | 7.9-11.4 | 7.0-9.5 | ✉ |
| SB | 1.5-15000 | 0.07-5.6 | 10.5 | 9.05 | 6.0-7.5 | ✉ |
Napajalni induktor s feritnim jedrom s feritnim ohišjem
Na zunanji strani zaščitenega induktorja je magnetni ščit,
ki ima dober učinek proti EMI, zmanjšuje elektromagnetno
motnje induktorja v zunanjem svetu in oslabi
interferenčni učinek elektromagnetnega polja, ki ga ustvarja
vezja na drugih komponentah.
Magnetno zaščitena gradbena močnostna tuljava
Močnostni induktor iz ulite smole, odporen na vročino
Zaščitena močnostna tuljava z nizkim DCR in velikim tokom
Razpon delovne temperature: -40 ~ 125 stopinj
APLIKACIJE:
Videorekorderji, AC/DC DC/DC pretvorniki
Video kamere
Komunikacijski sistemi
Avtomobilski sistemi
Televizorji s tekočimi kristali
Dobavitelji električne energije
Omrežni sistemi
Računalniška periferna oprema
Serija v tej družini
| Serija izdelkov | Induktivnost (µH) | IDC(A) | Dolžina (mm) | širina (mm) | Višina (mm) | |
| LGS1213B | 10-47 | 4.5-10 | 13.5 | 13.5 | 22 | ✉ |
| LGS1218B | 10-47 | 4.5-10 | 13.5 | 13.5 | 27 | ✉ |
| LGS1619 | 10-47 | 3.5-10 | 16.5 | 16.5 | 25 | ✉ |
| LGS1622 | 10-47 | 5-12 | 16.5 | 16.5 | 29 | ✉ |
| LGS1622B | 10-47 | 8-15 | 18 | 18 | 32 | ✉ |

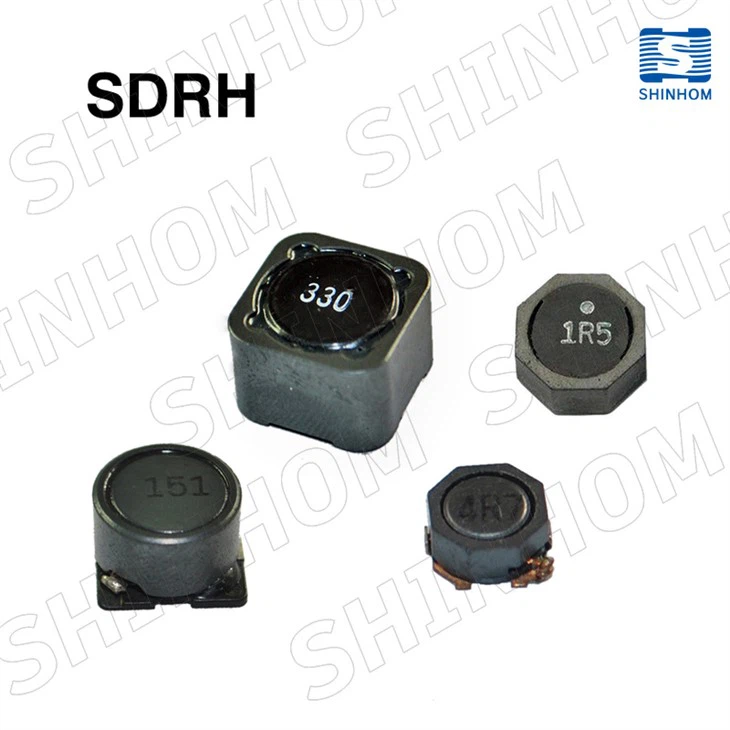

Napajalni induktorji SMD, ščitna napajalna dušilna tuljava
Močnostni induktor serije SDRH mehanska trdnost in toplota
stabilnost je dovolj dobra, da prenese temperaturne spremembe
reflow spajkanje in zunanja sila. Je mini velikosti,
visoka shranjena energija in nizek upor so idealni induktorji
pri uporabi v PDA stikala DC/DC.
Bodite primerni za delo v velikih trenutnih razmerah.
·Delovna temperatura: -40 stopinj do +105 stopinj
· Temperatura shranjevanja: -40 stopinj do +105 stopinj
APLIKACIJE:
Video digitalne kamere
Komunikacijski sistem
Dobavitelj električne energije za avtomobilske sisteme
LCD PDP televizorji
Trdi diski, Topset, XDSL
Omrežni sistemi
Računalniška periferna oprema
Serija v tej družini
| Serija izdelkov | L(µH) | IDC(A) | Dolžina (mm) | širina (mm) | Višina (mm) | |
| SDRH0603 | 3.5-1000 | 0.08-3.0 | 6.5 | 6.5 | 3.0 | ✉ |
| SDRH0605 | 10-1000 | 0.14-1.35 | 6.5 | 6.5 | 5.0 | ✉ |
| SDRH0703 | 10-1000 | 0.16-1.68 | 7.5 | 7.5 | 3.4 | ✉ |
| SDRH0704 | 10-1000 | 0.18-1.84 | 7.5 | 7.5 | 4.5 | ✉ |
| SDRH10145 | 3.3-1500 | 0.22-3.7 | 10.4 | 10.4 | 4.8 | ✉ |
| SDRH103 | 10-150 | 0.7-2.7 | 10.4 | 10.4 | 3.0 | ✉ |
| SDRH104 | 1.3-330 | 0.7-10.0 | 10.4 | 10.4 | 4.0 | ✉ |
| SDRH105 | 10-1000 | 0.35-3.45 | 10.4 | 10.4 | 5.0 | ✉ |
| SDRH12 | 1.3-1000 | 0.006-11.6 | 12 | 12 | 4.5-8.0 | ✉ |
| SDRH1204 | 10-330 | 0.5-4.5 | 12.3 | 12.3 | 4.5 | ✉ |
| SDRH1205 | 10-1000 | 0.4-4.0 | 12.3 | 12.3 | 6.0 | ✉ |
| SDRH1207 | 1.2-1000 | 0.55-9.8 | 12.3 | 12.3 | 8.0 | ✉ |
| SDRH1209 | 1.0-1000 | 0.70-11 | 12.5 | 12.5 | 10.0 | ✉ |
| SDRH12555 | 6.0-1500 | 0.29-3.6 | 12.8 | 12.8 | 5.8 | ✉ |
| SDRH12565 | 2.2-330 | 0.95-6.2 | 12.8 | 12.8 | 6.8 | ✉ |
| SDRH12575 | 1.2-330 | 1.0-8.2 | 12.8 | 12.8 | 7.8 | ✉ |
| SDRH1508 | 10-6800 | 0.038-5.5 | 14.8 | 14.8 | 8.0 | ✉ |
| SDRH2D11 | 1.5-22 | 0.25-0.90 | 3.2 | 3.2 | 1.2 | ✉ |
| SDRH2D18 | 2.2-47 | 0.20-0.85 | 3.2 | 3.2 | 2.0 | ✉ |
| SDRH3818 | 1.0-150 | 0.12-1.8 | 3.85 | 3.85 | 1.8 | ✉ |
| SDRH3D16 | 1.0-47 | 0.26-1.89 | 4.0 | 4.0 | 1.9 | ✉ |
| SDRH4D18 | 1.0-390 | 0.11-1.72 | 5.0 | 5.0 | 2.0 | ✉ |
| SDRH4D28 | 1.0-180 | 0.22-2.56 | 5.0 | 5.0 | 3.1 | ✉ |
| SDRH5018 | 1.2-47 | 0.33-1.8 | 5.2 | 5.2 | 1.8 | ✉ |
| SDRH5020 | 1.2-470 | 0.18-2.18 | 5.2 | 5.2 | 2.0 | ✉ |
| SDRH5028 | 1.0-220 | 0.2-4.0 | 5.2 | 5.2 | 2.8 | ✉ |
| SDRH5D18 | 1.0-100 | 0.36-3.86 | 6.0 | 6.0 | 2.2 | ✉ |
| SDRH5D28 | 2.5-100 | 0.42-2.6 | 6.0 | 6.0 | 3.2 | ✉ |
| SDRH6025 | 1.0-100 | 0.33-2.7 | 6.3 | 6.3 | 2.8 | ✉ |
| SDRH6028 | 4.7-100 | 0.42-1.6 | 6.3 | 6.3 | 3.1 | ✉ |
| SDRH6D28 | 3.0-100 | 0.54-3.0 | 7.0 | 7.0 | 3.2 | ✉ |
| SDRH6D38 | 3.3-100 | 0.58-3.2 | 7.0 | 7.0 | 4.2 | ✉ |
| SDRH7028 | 3.3-47 | 0.54-1.6 | 7.3 | 7.3 | 3.2 | ✉ |
| SDRH7030 | 3.3-100 | 0.35-1.8 | 7.3 | 7.3 | 3.4 | ✉ |
| SDRH7032 | 3.3-1000 | 0.13-1.9 | 7.3 | 7.3 | 3.8 | ✉ |
| SDRH7045 | 3.3-470 | 0.31-2.2 | 7.3 | 7.3 | 4.8 | ✉ |
| SDRH8D28 | 2.5-680 | 0.78-5.4 | 8.3 | 8.3 | 3.0 | ✉ |
| SDRH8D43 | 2.0-100 | 0.9-6.4 | 8.3 | 8.3 | 4.5 | ✉ |
SMD visokotokovne tuljave s feritnim jedrom
LASTNOSTI:
· Visoka tokovna nosilnost
· Majhne izgube jedra
· Material feritnega jedra
· Delovna temperatura: -40 stopinj do +125 stopinj (okolje in dvig lastne temperature)
· Temperatura shranjevanja: -40 stopinj do +125 stopinj
APLIKACIJE:
· Prenosna elektronika
· Strežniki in delovne postaje
· Podatkovno omrežje in sistemi za shranjevanje
· Prenosni in namizni računalniki
· Grafične kartice in baterijski napajalni sistemi
· Večfazni regulatorji
· Modul regulatorja napetosti (VRM)
Serija v tej družini
| Serija izdelkov | Induktivnost (µH) | IDC(A) | Dolžina (mm) | širina (mm) | Višina (mm) | |
| LPA1030 | 0.2-2.2 | 9.0-22 | 10.5 | 10.5 | 3.1 | ✉ |
| LPA1040 | 0.15-4.3 | 8.0-25 | 10.5 | 10.5 | 4.2 | ✉ |
| LPA1050 | 0.16-16 | 5.0-25 | 10.5 | 10.5 | 5.0 | ✉ |
| LPA1230 | 0.25-3.3 | 12-24 | 13 | 13 | 3.5 | ✉ |
| LPA1260 | 0.2-22 | 6.0-32 | 13 | 13 | 6.5 | ✉ |
| LPA1890 | 0.82-47 | 6.8-41.5 | 18.3 | 18.3 | 9.2 | ✉ |
| LPA7030 | 0.13-2.0 | 6.5-22 | 7.0 | 7.0 | 3.3 | ✉ |
| LPA7040 | 0.22-4.7 | 6.0-21 | 7.0 | 7.0 | 4.0 | ✉ |
| LPA7050 | 0.24-10 | 3.5-20 | 7.0 | 7.0 | 5.0 | ✉ |
SMD oklopljen močnostni induktor, SMD visoko zanesljive tuljave dušilke
LASTNOSTI:
Napajalni induktor z magnetnim ščitom Zaščiten SMD napajalni induktor na čipu
Za visok tok do 50 A in zelo nizek DCR Reflow in ročno spajkanje
so na voljo Dobri fileti spajkanja in značaj preprečujejo poškodbe med ponovnim spajkanjem
PRIJAVE:
Prenosni računalnik
Napajalna oprema za baterije
DC/DC pretvornik
Digitalni fotoaparat in skener CD-ROM/DVD in PDA
·Razpon delovne temperature od -55 stopinj do +125 stopinj
Serija v tej družini
| Serija izdelkov | Induktivnost (µH) | IDC(A) | Dolžina (mm) | širina (mm) | Višina (mm) | |
| LPM0110 | 0.22-10 | 0.32-1.7 | 1.2 | 1.0 | 0.8 | ✉ |
| LPM0420C | 0.1-10 | 1.8-18 | 4.5 | 4.5 | 2.0 | ✉ |
| LPM0515C | 0.15-10 | 2.3-16 | 5.5 | 5.5 | 1.5 | ✉ |
| LPM0518C | 0.22-4.7 | 3.5-16 | 5.5 | 5.5 | 1.8 | ✉ |
| LPM0520C | 0.1-10 | 2.0-20 | 5.5 | 5.5 | 2.0 | ✉ |
| LPM0530C | 0.1-33 | 2.0-23 | 5.5 | 5.5 | 3.0 | ✉ |
| LPM0620C | 0.1-10 | 3.0-21 | 7.4 | 7.4 | 2.0 | ✉ |
| LPM0624C | 0.1-15 | 3.5-30 | 7.4 | 7.4 | 2.4 | ✉ |
| LPM0630C | 1.0-22 | 4.0-40 | 7.4 | 7.4 | 4.0 | ✉ |
| LPM0640C | 0.15-12 | 4.0-40 | 7.4 | 7.4 | 4.0 | ✉ |
| LPM0650C | 0.47-47 | 2.5-22 | 7.6 | 7.6 | 5.0 | ✉ |
| LPM0830C | 0.22-33 | 3.0-30 | 9.2 | 9.2 | 3.0 | ✉ |
| LPM0840C | 0.22-47 | 3.0-32 | 9.2 | 9.2 | 4.0 | ✉ |
| LPM0850C | 0.15-22 | 5.0-45 | 9.2 | 9.2 | 5.0 | ✉ |
| LPM1020C | 0.33-2.2 | 8-29 | 10.5 | 10.5 | 2.0 | ✉ |
| LPM1030C | 0.36-6.8 | 7.0-25 | 10.5 | 10.5 | 3.0 | ✉ |
| LPM1040C | 0.19-47 | 3.6-40 | 10.5 | 10.5 | 4.0 | ✉ |
| LPM1050C | 0.36-22 | 6.0-33 | 10.5 | 10.5 | 5.0 | ✉ |
| LPM1050D | 3.3-22 | 2.5-7.0 | 10.2 | 10.2 | 5.0 | ✉ |
| LPM1060C | 1.0-4.7 | 14-26.5 | 11.3 | 10.0 | 6.0 | ✉ |
| LPM1080D | 8.2-22 | 4.0-6.0 | 11.2 | 11.2 | 8.0 | ✉ |
| LPM1090D | 1.0-47 | 2.3-17 | 10.2 | 10.2 | 9.0 | ✉ |
| LPM1213D | 8.2-22 | 5.5-10 | 13.8 | 13.8 | 13 | ✉ |
| LPM1235C | 0.1-10.0 | 7.0-48 | 13.2 | 13.2 | 3.5 | ✉ |
| LPM1250C | 0.1-22 | 7.0-50 | 13.2 | 13.2 | 5.0 | ✉ |
| LPM1260C | 0.33-10.0 | 11-45 | 13.2 | 13.2 | 6.0 | ✉ |
| LPM1265C | 0.15-68 | 5.0-60 | 13.2 | 13.2 | 6.5 | ✉ |
| LPM1280C | 1.0-2.2 | 26-35 | 13.2 | 13.2 | 8.0 | ✉ |
| LPM1770C | 1.0-350 | 3.0-50 | 18 | 18 | 7.0 | ✉ |
| LPM2010C | 0.24-2.2 | 1.6-6.3 | 2.0 | 1.6 | 1.0 | ✉ |
| LPM2213C | 0.47-400 | 4.0-80 | 22.5 | 22.5 | 13 | ✉ |
| LPM2510C | 1.0-4.7 | 1.5-3.5 | 2.5 | 2.0 | 1.0 | ✉ |
| LPM2512C | 0.22-4.7 | 1.8-8.0 | 2.5 | 2.0 | 1.2 | ✉ |
| LPM3210C | 1.0 | 4.0 | 3.2 | 2.5 | 1.0 | ✉ |
| LPM3212C | 4.7 | 2.0 | 3.2 | 2.5 | 1.2 | ✉ |
| LPM3215C | 0.22 | 11 | 3.2 | 2.5 | 1.5 | ✉ |
| LPM3220C | 1.0-4.7 | 2.8-5.4 | 3.2 | 2.5 | 2.0 | ✉ |
| LPM4010C | 1.0-10.0 | 1.5-3.5 | 4.0 | 4.0 | 1.0 | ✉ |
| LPM4012C | 0.25-10.0 | 1.8-8.0 | 4.0 | 4.0 | 1.2 | ✉ |
| LPM4015C | 0.47-2.2 | 6.0-9.2 | 4.0 | 4.0 | 1.5 | ✉ |
| LPM4020C | 0.33-22 | 1.7-13 | 4.0 | 4.0 | 2.0 | ✉ |
| LPM4030C | 0.15-10.0 | 3.1-24 | 4.0 | 4.0 | 3.0 | ✉ |
| LPM4040C | 0.15-10.0 | 2.8-21 | 4.0 | 4.0 | 4.0 | ✉ |
| LPM5020C | 0.15-6.8 | 4.5-27 | 5.4 | 5.2 | 2.0 | ✉ |
| LPM5030C | 0.15-10.0 | 4.5-30 | 5.4 | 5.2 | 3.0 | ✉ |
| LPM6030C | 0.15-10.0 | 7.0-35 | 6.6 | 6.4 | 3.0 | ✉ |
| LPM6060C | 0.22-15 | 7.4-29 | 6.6 | 6.4 | 6.0 | ✉ |
| LPM10100C | 1.0-15 | 13.8-43.5 | 11.3 | 8.0 | 10.0 | ✉ |
SMD, magnetno zaščiten z induktorjem za vlivanje magnetnega prahu za električni vod
LASTNOSTI:
· Magnetno zaščiten z magnetnim prašnim vlivanjem
· Splošna uporaba za prenosni pretvornik DC v DC.
· Konstrukcija visokega magnetnega ščita bi morala zagotoviti visoko ločljivost za zaščito pred elektromagnetno združljivostjo.
· Na voljo za samodejno montažo v traku in pravem paketu.
·Izdelki ne vsebujejo svinca in podpirajo spajkanje brez svinca.
PRIJAVE:
·Mobilni telefoni, DVC-ji, DSC-ji, dlančniki, LCD zasloni, trdi diski itd.
· Delovna temperatura: -40 stopinj ~ +125 stopinj (vključno s samoproizvedeno toploto)
Serija v tej družini
| Serija izdelkov | Induktivnost (µH) | IDC(A) | Dolžina (mm) | širina (mm) | Višina (mm) | |
| LPS2512 | 0.47-22 | 0.38-2.27 | 2.5 | 2.0 | 1.2 | ✉ |
| LPS3010 | 1.0-22 | 0.38-1.6 | 3.0 | 3.0 | 1.0 | ✉ |
| LPS3012 | 1.0-47 | 0.31-1.9 | 3.0 | 3.0 | 1.2 | ✉ |
| LPS3015 | 1.0-47 | 0.32-2.0 | 3.0 | 3.0 | 1.5 | ✉ |
| LPS4010 | 1.0-47 | 0.28-1.05 | 4.0 | 4.0 | 1.0 | ✉ |
| LPS4012 | 1.0-47 | 0.37-1.5 | 4.0 | 4.0 | 1.2 | ✉ |
| LPS4018 | 1.0-220 | 0.17-1.83 | 4.0 | 4.0 | 1.8 | ✉ |
| LPS4020 | 1.0-100 | 0.31-2.6 | 4.0 | 4.0 | 2.0 | ✉ |
| LPS4030 | 0.91-120 | 0.42-3.15 | 4.0 | 4.0 | 3.0 | ✉ |
| LPS5020 | 1.0-33 | 0.83-3.7 | 5.0 | 5.0 | 2.0 | ✉ |
| LPS5040 | 1.5-47 | 0.94-4.45 | 5.0 | 5.0 | 4.0 | ✉ |
| LPS6012 | 2.5-100 | 0.32-1.73 | 6.0 | 6.0 | 1.2 | ✉ |
| LPS6020 | 0.8-22 | 0.95-3.8 | 6.0 | 6.0 | 2.0 | ✉ |
| LPS6028 | 1.5-100 | 0.7-4.58 | 6.0 | 6.0 | 2.8 | ✉ |
| LPS6045 | 0.82-330 | 0.57-5.9 | 6.0 | 6.0 | 4.5 | ✉ |
| LPS8030 | 1.0-47 | 1.3-6.2 | 8.0 | 8.0 | 3.0 | ✉ |
| LPS8040 | 0.82-330 | 0.64-6.3 | 8.0 | 8.0 | 4.2 | ✉ |
Oklopljene močnostne tuljave za površinsko montažo
LASTNOSTI:
· Visok tok
· Magnetni ščit ohišja
· Zelo majhen odtis
· Ravna streha za Pick & Place
PRIJAVE:
· Idealen za Palm-Top in prenosni računalnik
· DC-DC pretvorniki
· Flash pomnilnik dlančnika
· Step-up, Step-down pretvorniki
· Delovna temperatura: od -40 stopinj do +85 stopinj
· Temperatura shranjevanja: -40 stopinj do +105 stopinj
Serija v tej družini
| Serija izdelkov | Induktivnost (µH) | IDC(A) | Dolžina (mm) | širina (mm) | Višina (mm) | |
| SPI0402S | 1.0-10000 | 0.02-3.0 | 6.6 | 4.45 | 2.92 | ✉ |
| SPI0802S | 1.5-470 | 0.2-4.0 | 12.7 | 10.1 | 2.7 | ✉ |
| SPI0804S | 1.0-47 | 0.8-5.0 | 12.95 | 9.4 | 5.08 | ✉ |
| SPI1306S | 10-100 | 0.53-3.9 | 18.54 | 15.24 | 7.62 | ✉ |
Močnostne tuljave z visokim tokom, močnostne tuljave SMD
LASTNOSTI:
· Visoka tokovna nosilnost
· Majhne izgube jedra
· Razpon induktivnosti od 22nH do 120nH
· Razpon toka od 14A do 35A
· Material feritnega jedra
· Delovna temperatura: -40 stopinj do +125 stopinj (okolje in dvig lastne temperature)
· Temperatura shranjevanja: -40 stopinj do +125 stopinj
APLIKACIJE:
· Prenosna elektronika
· Strežniki in delovne postaje
· Podatkovno omrežje in sistemi za shranjevanje
· Prenosni in namizni računalniki
· Grafične kartice in baterijski napajalni sistemi
· Večfazni regulatorji
· Modul regulatorja napetosti (VRM)
Serija v tej družini
| Serija izdelkov | Induktivnost (µH) | IDC(A) | Dolžina (mm) | širina (mm) | Višina (mm) | |
| HCB0404 0505 | 22-100 | 19-30 | 4.0-5.0 | 4.0-5.0 | 3.0-4.8 | ✉ |
| HCB0703 | 80-150 | 13-27 | 7.35 | 6.6 | 3.1 | ✉ |
| HCB0705 | 72-226 | 16-43 | 7.0 | 7.0 | 4.95 | ✉ |
| HCB0805 | 32-200 | 16-65 | 7.62 | 7.62 | 4.96 | ✉ |
| HCB0906 | 100-300 | 27.5-51 | 9.6 | 6.4 | 8.0 | ✉ |
| HCB1005 | 80-220 | 26-53 | 10.2 | 7.0 | 4.95 | ✉ |
| HCB1007 | 115-470 | 19-61 | 10.5 | 8.0 | 7.0 | ✉ |
| HCB1008 | 120-220 | 47-68 | 10.2 | 8.0 | 8.0 | ✉ |
| HCB1107 | 120-510 | 14.5-55 | 11.2 | 7.2 | 7.2-7.5 | ✉ |
| HCB1208 | 150-250 | 44-50 | 11.8 | 8.1 | 8.0 | ✉ |
| HCB1211 | 230-540 | 26-40 | 11.7 | 11.5 | 9.2 | ✉ |
| HCB1313 | 220-500 | 28-40 | 13.46-13.5 | 13.0-13.2 | 5.3-8.0 | ✉ |
| HCB1413 | 300-680 | 24-45 | 14.5 | 13.3 | 9.5 | ✉ |
| Serija izdelkov | Induktivnost (µH) | IDC(A) | Dolžina (mm) | širina (mm) | Višina (mm) | |
| HCB040404R32 | 55-100 | 17-19 | 4.0 | 4.0 | 4.0 | ✉ |
| HCB070705R32 | 100-180 | 28-50 | 7.0 | 6.8 | - | ✉ |
| HCB100612R125 | 70-330 | 40-77 | 12.0 | 10.0 | 6.0 | ✉ |
| HCB100709R18 | 100-400 | 30-70 | 10.0 | 7.0 | 9.0 | ✉ |
| HCB100808AR18 | 120-400 | 26-70 | 10.0 | 8.0 | 8.0 | ✉ |
| HCB100808R18 | 100-320 | 45-74 | 10.6 | 8.0 | - | ✉ |
| HCB100875R29 | 100-370 | 30-56 | 10.2 | 8.0 | 7.5 | ✉ |
| HCB121109R30 | 150-500 | 32-55 | 11.5 | 11.0 | 9.0 | ✉ |
Induktorji z napajalnim oklopom za površinsko montažo
LASTNOSTI:
· Majhna pinta za noge
· Ravna streha za Pick & Place
· Zaščitena struktura
·Delovna temperatura: -40 stopinj do +85 stopinj
· Temperatura shranjevanja: -40 stopinj do +105 stopinj
UPORABA:
· Napajanje za VTR.
· OA oprema.
· LCD televizorji.
· Prenosni računalniki.
·Prenosna komunikacijska oprema.
· DC/DC pretvorniki itd.
Serija v tej družini
| Serija izdelkov | Induktivnost (µH) | IDC(A) | Dolžina (mm) | širina (mm) | Višina (mm) | |
| SDRS0603 | 10-820 | 0.42-1.0 | 6.2 | 5.6 | 3.2 | ✉ |
| SDRS0704 | 10-820 | 0.33-1.65 | 7.8 | 7.0 | 4.5 | ✉ |
| SDRS1005 | 10-820 | 0.33-2.06 | 10.0 | 9.0 | 5.0 | ✉ |
| SDRS1205 | 10-820 | 0.36-2.65 | 12.6 | 11.6 | 5.4 | ✉ |
Visokotokovno zaščiteni induktorji za površinsko montažo z žico
LASTNOSTI:
· Feritno zaščitena struktura
· Visokofrekvenčna zasnova
· Nižji DCR dovoljuje visok Idc
· Na voljo v seriji E12
· Odlične vrednosti Q SRF
· Različice brez svinca
· Skladno z RoHS
· Odlična toplotna stabilnost
· Delovna temperatura: -25 stopinj do +85 stopinj
· Temperatura shranjevanja: -55 stopinj do +125 stopinj
PRIJAVE:
· Modemi PDP. Pretvornik LCD televizorjev
· Mobilni radijski sprejemnik DC/DC pretvornik
· Brezžični telefoni Avtoradii
· Globalni sistemi za določanje položaja
· Brezžična komunikacijska oprema
· Omrežni sistem, filter xDSL
· Računalniški izdelki in zunanje naprave
Serija v tej družini
| Serija izdelkov | Induktivnost (µH) | IDC(A) | Dolžina (mm) | širina (mm) | Višina (mm) | |
| LQH1210S | 1.0-2200 | 0.02-1 | 3.5 | 3.5 | 2.4 | ✉ |
| LQH2220S | 0.27-10000 | 0.05-6 | 6.3 | 6.3 | 4.7 | ✉ |
Induktorji SMD z visokim tokom
LASTNOSTI:
Zaščitena konstrukcija.
·Najnižji DCR/μH, v tej velikosti paketa.
·Odpravlja visoke prehodne tokovne konice brez nasičenja.
·Izdelki ne vsebujejo svinca in podpirajo tudi spajkanje brez svinca.
PRIJAVE:
· Filter električnega voda za pretvornik DC-DC.
· Preklopni napajalnik.
· Osebni računalniki in druga ročna elektronska oprema.
. Delna temperatura (okolje + dvig temperature) ne sme preseči
125 stopinj v najslabših pogojih delovanja.
. Delovna temperatura in temperatura shranjevanja: -25 stopinj - +125 stopinj.
Serija v tej družini
| Serija izdelkov | Induktivnost (µH) | IDC(A) | Dolžina (mm) | širina (mm) | Višina (mm) | |
| DIP HR | 0.22-2.2 | 17-45 | 13 | 12 | 9-10 | ✉ |
| SMD HR | 0.3-10 | 1.54-15.84 | 8.4-12.1 | 7.9-11.4 | 7.0-9.5 | ✉ |
Induktorji z visokim tokom
LASTNOSTI:
·Trenutna ocena: do 80Apk
· Razpon induktivnosti: {{0}}.14μH do 0,31μH
·Odpravlja visoke prehodne tokove brez nasičenja
· Izjemno nizek hrup brnenja zaradi kompozitne konstrukcije
·Skladno z RoHS direktivo 2002/95/EC
· Delovna temperatura in temperatura shranjevanja: -40 stopinj - +125 stopinj.
APLIKACIJE:
·PDA/prenosni/namizni/strežniške aplikacije
· Visokotokovni POL pretvorniki
· Nizek profil, visokotokovni napajalniki
· Naprave na baterije
·DC/DC pretvorniki v porazdeljenih energetskih sistemih
· DC/DC pretvornik za Field Programmable Gate Array (FPGA)
Serija v tej družini
| Serija izdelkov | Induktivnost L{{0}}(µH)±15% 0Adc | Toplotni nazivni tok DC(A) | Tok nasičenja DC(A) | DCR Max (mΩ) | |
| HQ1009 | 0.14-0.31 | 40 | 35-80 | 0.49±5% | ✉ |
| HQ1108 | 0.15-2.5 | 14-38.7 | 16-50 | 0.8-5.5 | ✉ |
Induktorji SMD z visokim tokom
LASTNOSTI:
· Visok tok in nizek DCR
· Nizek profil za postavitev stroja
·Minimalne elektromagnetne motnje
· Preprečite učinek EMI z natančno impedanco
· Na voljo dizajn po meri
· Združljivo z RoHS
PRIJAVE:
· Filter električnega voda za pretvornik DC-DC.
· Preklopni napajalnik.
· Osebni računalniki in druga ročna elektronska oprema.
Serija v tej družini
| Serija izdelkov | L(µH) | Irms (A) | Isat (A) | DCR Max (mΩ) | |
| HSM0807 | 0.3-10 | 4.4-20.5 | 7.0-36 | 1.54-44.55 | ✉ |
| HSM1009 | 0.22-10 | 9.0-21.5 | 8.0-60 | 0.66-22.77 | ✉ |
| HSM1210 | 0.22-10 | 9.0-27.0 | 10-60 | 0.58-15.84 | ✉ |
Zaščitene močnostne tuljave SMD
LASTNOSTI:
· Magnetno zaščiten induktor za površinsko montažo z visoko nazivnim tokom.
· Nizka odpornost za čim manjšo izgubo moči.
PRIJAVE:
·Odličen za pretvorbo električnega voda DC-DC
Aplikacije, ki se uporabljajo na trdem disku, prenosnih računalnikih
in druga elektronska oprema.
Serija v tej družini
| Serija izdelkov | L(µH) | SRF (MHz) | DCR Max (Ω) | IDC Max (A) | |
| SB0906 | 2.7-10000 | 0.7-85 | 0.032-38 | 70-3200 | ✉ |
| SB0908 | 1.5-15000 | 0.4-65 | 0.014-40 | 75-5600 | ✉ |
Shinhom je predan postavljanju visoke lestvice odličnosti za industrije, ki integrirajo ali uporabljajo magnetne tehnologije v našiZaščitni induktorizdelkov.
Priljubljena oznake: zaščitni induktor, proizvajalci, dobavitelji, tovarna zaščitnih induktorjev
