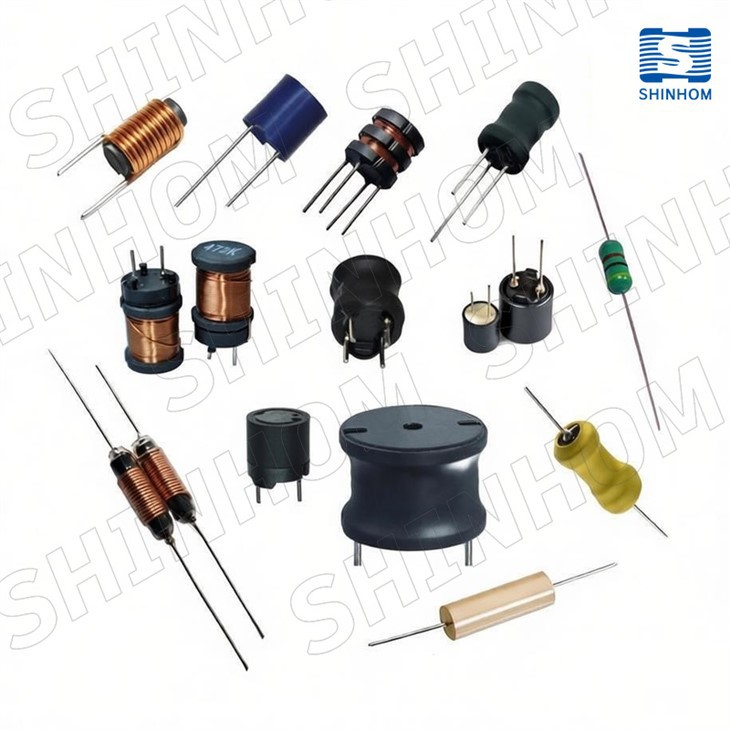

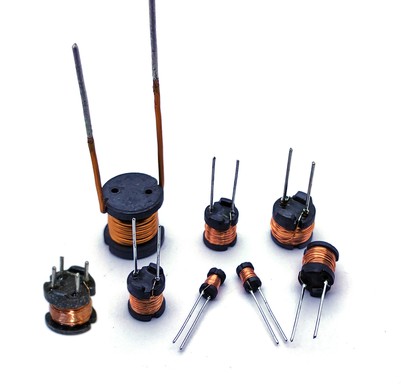

Osvinčeni induktorimajo nizke stroške, veliko prostornino, široko paleto induktorjev in popolne vrste. Primeren je za izdelke z veliko velikostjo vgrajenega vezja. Na primer: stereo, gospodinjski aparati, avtomobilski DVD in tako naprej
Razvrstitev svinčenih induktorjev: induktorji z barvnim obročem, induktorji s pisavo H, induktorji s tremi nožicami, vodoravni induktorji, skupni induktorji, toroidni induktorji.
1. Induktorji z barvnim obročem, ki se običajno uporabljajo kot spominski elementi, so povezani vzporedno z elektrolitskimi kondenzatorji, da tvorijo LC-uglašena vezja. Osnovni princip delovanja je polnjenje, praznjenje, usmerjanje ali osciliranje z uglaševanjem in izbiro frekvence.
2. Induktor pisave, ki se običajno uporablja za ujemanje tokokrogov in nadzor kakovosti signala, povezan z napajalnikom, dušilko, transformatorjem, filtriranjem, resonanco in drugimi funkcijami.
3. Toroidna induktivnost, ki se običajno uporablja v vezju DC/DC, resonančnem vezju LC ali s kondenzatorjem za oblikovanje vezja filtra LC, ima vlogo pretvorbe elektromagnetne indukcije.

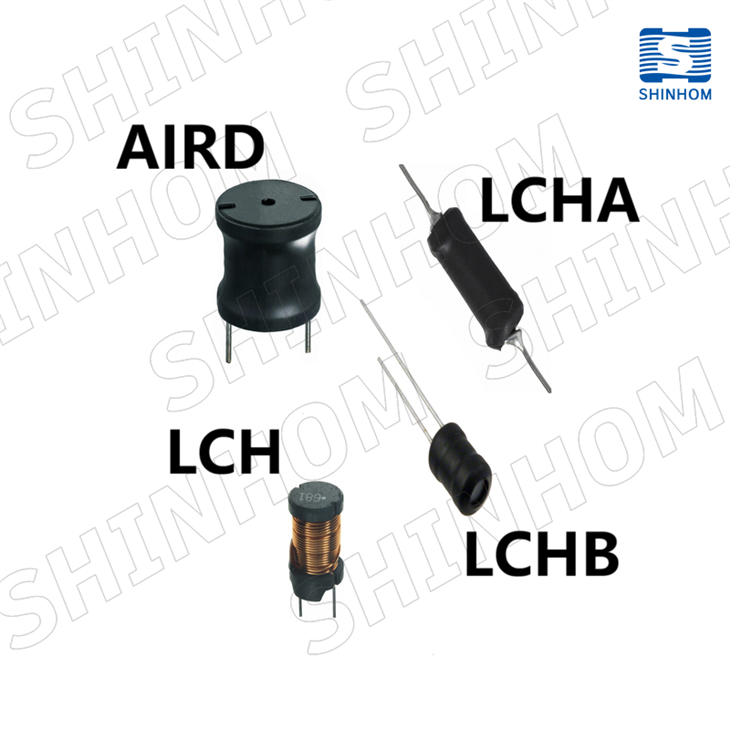

| Družine izdelkov | 1. ZRAK | 2. HQ | 3. LCH | 4. LCHA |
| 5. LCHB | 6. LGA | 7. LGB-C | 8. LGS | |

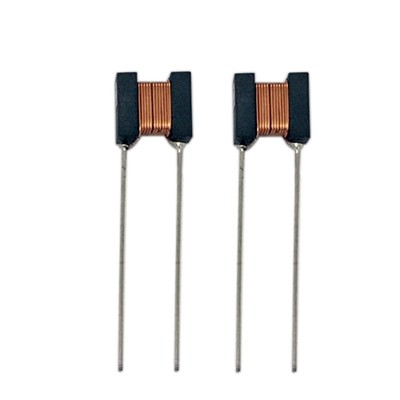

| 9. LTM | 10. RC | 11. AIFC |

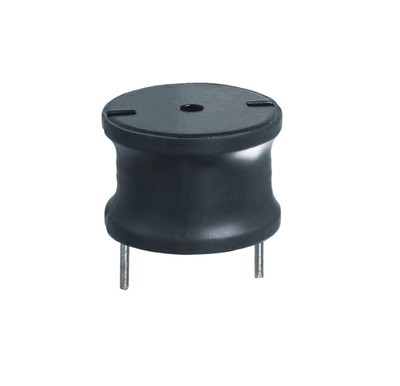

Radialne visokotokovne močnostne dušilke skozi odprtino
LASTNOSTI:
· Močnostni induktor z nizkim profilom Močnostni induktor z nizkim DCR svincem
· Delovna temperatura: -20 do 85 stopinj Celzija (vsebuje grelno tuljavo)
· Pregled videza: z vizualnim pregledom ni zunanjih napak
· Toplotna vzdržljivost povratnega spajkanja: 240 Izolacijska upornost:
nad 100 M ohmov pri 100 V DC med žico in jedrom
· Dielektrična trdnost: brez dielektrične razgradnje pri 100 V DC za enega
minuta med žico in jedrom
· Temperaturna karakteristika: koeficient induktivnosti (0 do 2, 000) x 10-6/(-25 do +80)
odstopanje induktivnosti znotraj ±5.0%, po 96 urah
· Vlažnostna lastnost: pri 90 do 95% relativni vlažnosti pri 40 ±2
in eno uro sušenja pri normalnih pogojih
· Odstopanje induktivnosti znotraj ±5.0% po vibriranju eno uro
· Odpornost na vibracije: v vsaki od treh orientacij pri vibracijah pometanja
(10-55-10Hz) z amplitudo 1,5 mm pp
PRIJAVE:
· Preklopna izhodna moč in izravnalna vezja.
· Uporablja se kot dušilna tuljava za visokofrekvenčne SMP.
· Protiukrep proti valovanju konic.
· DC/DC pretvorniki.
· IP in OP naprave
Serija v tej družini
| Serija izdelkov | L(µH) | DCR Max (Ω) | IDC Max (A) | |
| AIRD 01 | 1.0-560 | 0.003-0.696 | 0.8-9.0 | ✉ |
| AIRD 02 | 1.0-2200 | 0.003-1.54 | 0.8-11.4 | ✉ |
| AIRD 03 | 1.0-4700 | 0.003-1.86 | 1.0-21.0 | ✉ |
| AIRD 04 | 1.8-15000 | 0.002-3.39 | 1.3-27.0 | ✉ |
| AIRD04A | 2.2-3900 | 0.0028-1.38 | 1.4-28.2 | ✉ |
| AIRD05 | 1.8-15000 | 0.002-2.17 | 2.0-3.5 | ✉ |
| AIRD06 | 4.7-47000 | 0.002-6.19 | 1.4-35 | ✉ |
| AIRD06A | 2.2-10000 | 0.0021-2.75 | 1.4-34.7 | ✉ |
| AIRD07A | 1.0-6800 | 0.0018-1.854 | 1.5-44 | ✉ |
| AIRD08 | 5.6-100000 | 0.0021-6.652 | 1.4-55 | ✉ |
Induktorji z visokim tokom
LASTNOSTI:
· Velikost: 15,5 mm x 11 mm x 8 mm
·Trenutna ocena: do 50Apk
·Razpon induktivnosti: 0.14 μH do 2,25 μH
·Odpravlja visoke prehodne tokove brez nasičenja
· Izjemno nizek hrup brnenja zaradi kompozitne konstrukcije
·Skladno z RoHS direktivo 2002/95/EC
· Delovna temperatura in temperatura shranjevanja: -40 stopinj - +125 stopinj.
APLIKACIJE:
·PDA/prenosni/namizni/strežniške aplikacije
· Visokotokovni POL pretvorniki
· Nizek profil, visokotokovni napajalniki
· Naprave na baterije
·DC/DC pretvorniki v porazdeljenih energetskih sistemih
· DC/DC pretvornik za Field Programmable Gate Array (FPGA)
Serija v tej družini
| Serija izdelkov | Induktivnost L{{0}}(µH)±15% 0Adc | Toplotni nazivni tok DC(A) | Tok nasičenja DC(A) | DCR Max (mΩ) | |
| HQ1009 | 0.14-0.31 | 40 | 35-80 | 0.49±5% | ✉ |
| HQ1108 | 0.15-2.5 | 14-38.7 | 16-50 | 0.8-5.5 | ✉ |
Radialne močnostne dušilke skozi odprtino
LASTNOSTI:
· Aksialni in radialni napajalni induktor
· UL-poliolefinske skrčljive cevi
· Osvinčeni induktor s feritnim jedrom
· Visok tok, visoka zanesljivost
· Omrežni filtri AC z nizkim uporom
· Radialne dušilne tuljave
· Oklopljena radialna dušilka
· Široko pasovne dušilke
· Nepremični aksialni vodniki
· Na voljo v majhnih, srednjih in velikih količinah
· Temperatura okolja od -40 stopinj do +85 stopinj z (dvig za 40 stopinj) Irms tokom.
· Najvišja delna temperatura +125 stopinj (okolje + dvig temperature).
· Temperatura shranjevanja Komponenta: -40 stopinj do +125 stopinj.
· Embalaža na pladenj ali trak: -40 stopinj do +80 stopinj
PRIJAVE:
· Filtriranje signala, EMI in filter napajanja
· DC/DC pretvorniki/stikalni napajalniki za male in srednje napetosti
· Napajanje za LED
Serija v tej družini
| Serija izdelkov | Označevanje | Induktivnost L (µH) | DCR (Ω) | IDC(A) | |
| LCH0605 | 102-220 | 22-1000 | 0.18-7.06 | 0.13-0.90 | ✉ |
| LCH0606 | 102-220 | 22-1000 | 0.11-4.45 | 0.19-1.27 | ✉ |
| LCH0805 | 100-822 | 10-10000 | 0.07-55.7 | 0.081-2.50 | ✉ |
| LCH0807 | 100-822 | 10-10000 | 0.05-33.0 | 0.084-2.90 | ✉ |
| LCH0809 | 100-822 | 10-47000 | 0.04-96.4 | 0.038-2.60 | ✉ |
| LCH1010 | - | 68-18000 | 0.115-25 | - | ✉ |
| LCH1006-4W | - | 2.2-1000 | 0.0085-2.1 | 0.45-7.9 | ✉ |

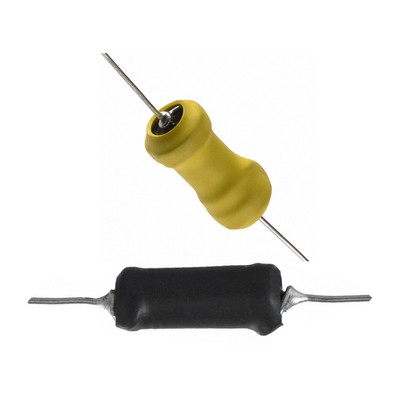

Napajalne dušilke z aksialno Ul cevjo skozi odprtino
LASTNOSTI:
Žična konstrukcija
Poliolefinske skrčljive cevi
Odlične okoljske lastnosti
Visoka zanesljivost
Visoka induktivnost in nižji RDC
Aksialni in radialni napajalni induktor
UL poliolefinska skrčljiva cev
Osvinčeni induktor s feritnim jedrom
Visok tok
Visoka zanesljivost
Nizka odpornost
Induktorji z radialno dušilko
Aksialni svinčeni fiksni induktorji
Delovna temperatura: -55 stopinj do +125 stopinj
PRIJAVE:
Nemoten izhod v napajalniku;
Nadzor sekalnika;
Nemoten izhod (LPF) v digitalnem ojačevalniku velikega toka
Gladilno vezje izhodnega napajalnika preklopnega načina;
Filtri za elektromagnetne (EMI) in radiofrekvenčne (RFI) motnje;
Drugi nihajni krogi
Napajalniki
Kontrole SCR in TRIAC
Zatiranje RFI
Filtri
Preklopni regulatorji
Serija v tej družini
| Serija izdelkov | L(µH) | DCR Max (Ω) | Isat Max (A) | IDC Max (A) | |
| LCHA0410 | 3.9-10000 | 0.06-75.0 | 52-1800 | 30-1500 | ✉ |
| LCHA0617 | 3.9-18000 | 0.019-48.3 | 0.091-7.3 | 0.039-1.7 | ✉ |
| LCHA1122 | 3.9-100000 | 0.007-89.7 | 0.081-15.5 | 0.065-4.0 | ✉ |
| LCHA1425 | 3.9-150000 | 0.007-84.3 | 0.06-47.0 | 0.070-6.0 | ✉ |

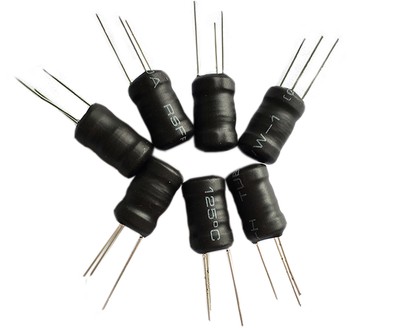

Napajalne dušilke z radialno UL cevjo skozi odprtino
LASTNOSTI:
Žična konstrukcija
Odlične okoljske lastnosti
Visoka zanesljivost
Visoka induktivnost in nižji RDC
Delovna temperatura: -55 stopinj do +125 stopinj
Skrčljiva cev: negorljiva UL tip VW-1
PRIJAVE:
Napajalniki, polnilec baterij, inverter, pretvornik
EV avto, avtomobilizem
Domača aplikacija
Medicinski
Nadzor dostopa
IT oprema
CCTV varnost
LED osvetlitev
Serija v tej družini
| Serija izdelkov | L(µH) | DCR (Ω) | IDC (mA) | |
| LCHB0406 | 1.0-25000 | 0.035-180 | 20-2000 | ✉ |
| LCHB0608 | 3.3-150000 | 0.016-520 | 16-3500 | ✉ |
| LCHB0707 | 1.0-1500 | 0.006-5.0 | 160-5000 | ✉ |
| LCHB0806 | 22-1000 | 0.11-4.45 | 190-1270 | ✉ |
| LCHB0807 | 2.2-1500 | 0.011-3.5 | 180-4000 | ✉ |
| LCHB0810 | 3.3-100000 | 0.012-180 | 28-5000 | ✉ |
| LCHB0912 | 10-1000 | 0.027-2.1 | 450-4500 | ✉ |
| LCHB1010 | 3.3-15000 | 0.01-24 | 120-5900 | ✉ |
| LCHB1012 | 10-1000 | 0.022-1.7 | 560-5300 | ✉ |
| LCHB1016 | 10-47000 | 0.031-56 | 95-5000 | ✉ |
| LCHB1018 | 4.7-100000 | 0.008-89.7 | 60-6000 | ✉ |
| LCHB1213 | 10-10000 | 0.023-10 | 240-5100 | ✉ |
| LCHB1415 | 10-47000 | 0.015-27 | 150-5000 | ✉ |

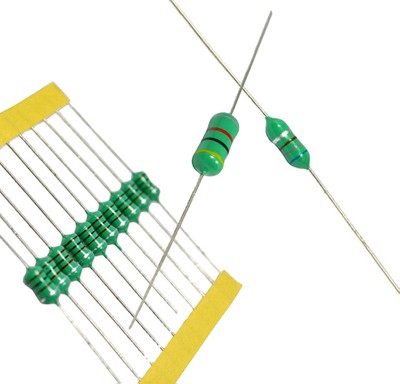

Aksialni konformno prevlečeni induktorji s skoznjo luknjo
LASTNOSTI:
Kompakten dizajn, majhen in lahek
Prispevajo k visokim Q in samoresonančnim frekvencam
Premaz: epoksidna smola zagotavlja odpornost na vlago za dolgo življenjsko dobo
Vrsta traku je primerna za avtomatsko opremo
Delovna temperatura: -25 stopinj do +105 stopinj
Temperatura shranjevanja: -40 stopinj do +85 stopinj
PRIJAVE:
Potrošniška elektronika, kot so videorekorderji, televizorji, avdio oprema
Mobilne komunikacije
Prenosna komunikacijska oprema
Prenosni računalniki
DC/DC pretvorniki itd.
LCD televizor
Serija v tej družini
| Serija izdelkov | L(µH) | Toleranca (%) | Q min | L preizkusna frekvenca (MHz) | SRF (MHz) | DCR (Ω) | IDC (mA) | |
| LGA0204 | 0.22-220 | 10-20 | 35-40 | 0.796-25.2 | 3.5-150 | 0.4-38 | 24-400 | ✉ |
| LGA0305 | 0.22-270 | 10-20 | 35-50 | 0.796-25.2 | 2.8-150 | 0.4-19 | 65-400 | ✉ |
| LGA0307 | 0.22-1000 | 10 | 35-50 | 0.796-25.2 | 1.4-150 | 0.4-33 | 40-400 | ✉ |
| LGA0410 | 0.22-1000 | 10-20 | 30-80 | 0.796-25.2 | 1.4-300 | 0.1-14 | 100-1400 | ✉ |
| LGA0510 | 470-10000 | 10 | 20-60 | 0.252-0.796 | 0.35-1.9 | 7.7-105 | 25-126 | ✉ |
| LGA0512 | 1.0-33000 | - | 10-40 | 0.0796-7.96 | 0.2-300 | 0.022-250 | 8-3800 | ✉ |
| LGA0514 | 1.0-10000 | - | 10-35 | 0.0796-7.96 | 0.4-300 | 0.022-42 | 60-3800 | ✉ |
| LGA0612 | 470-10000 | 10 | 40-50 | 0.252-0.796 | 0.3-2.0 | 1.9-45.3 | 60-340 | ✉ |

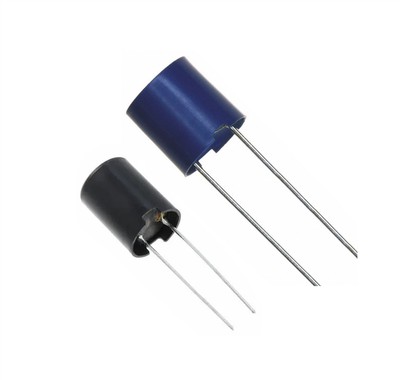

Radialna inkapsulirana močnostna tuljava s skoznjo luknjo
LASTNOSTI:
Plastično ohišje
Vodoodporna struktura Feritno jedro
Odlična mehanska trdnost
Odlična sposobnost spajkanja
Visoka zanesljivost
Delovna temperatura: -40 stopinj do +105 stopinj
Temperatura shranjevanja: -40 stopinj do +105 stopinj
PRIJAVE:
VCR, PDP, LCD, TV sprejemnik
Avtomobilski sistemi
Računalniška periferna oprema
GPS, DC/DC pretvornik, XDSL modem
Elektronske igre
Komunikacijska oprema
Splošne elektronske aplikacije
Serija v tej družini
| Serija izdelkov | L(µH) | Preskusna frekvenca (KHz) | DCR Max (Ω) | IDC Max (A) | |
| LGB0709C | 1.0-1500 | 1 | 0.006-5 | 0.16-5 | ✉ |
| LGB0809C | 2.2-1500 | 1 | 0.011-3.5 | 0.21-4 | ✉ |
| LGB0810C | 22-2000 | - | 0.05-3.2 | 0.23-1.3 | ✉ |
| LGB1012C | 22-2000 | - | 0.031-1.82 | 0.39-2.2 | ✉ |
| LGB1015C | 22-2000 | - | 0.03-1.90 | 0.39-2.26 | ✉ |
| LGB1112C | 3.3-15000 | 1 | 0.01-24 | 0.12-5.9 | ✉ |
| LGB1315C | 10-100000 | 1 | 0.023-10 | 0..24-5.1 | ✉ |

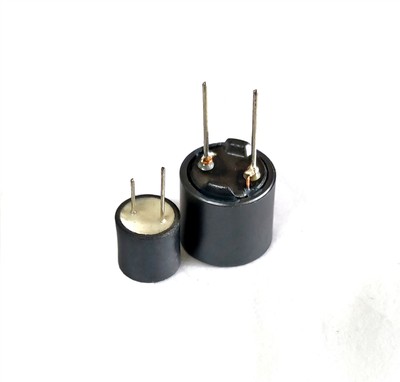

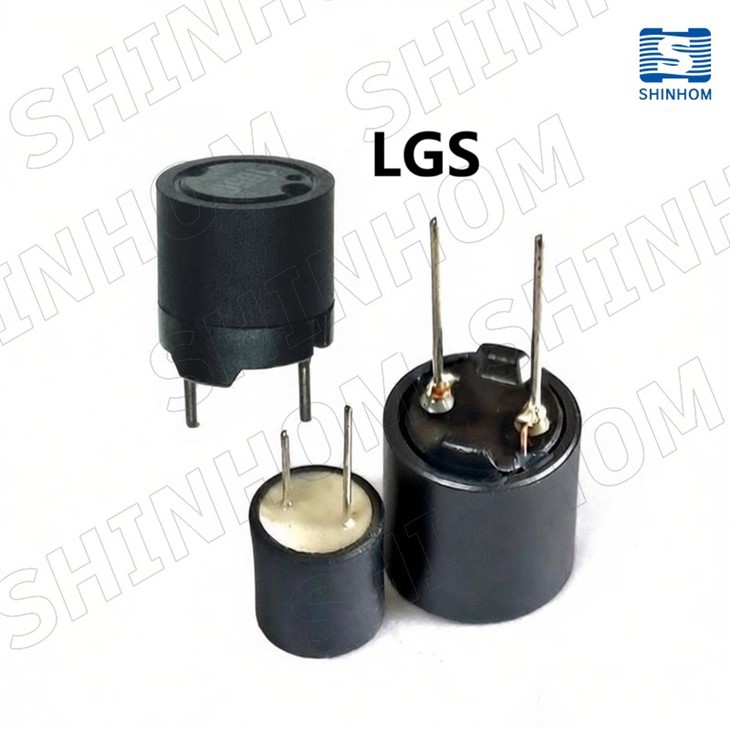

DIP zaščitene močnostne tuljave
LASTNOSTI:
Na zunanji strani zaščitenega induktorja je magnetni ščit,
ki ima dober učinek proti EMI, zmanjšuje elektromagnetno
motnje induktorja v zunanjem svetu in oslabi
interferenčni učinek elektromagnetnega polja, ki ga ustvarja
vezja na drugih komponentah.
Magnetno zaščitena gradbena močnostna tuljava
Močnostni induktor iz ulite smole, odporen na vročino
Zaščitena močnostna tuljava z nizkim DCR in velikim tokom
Razpon delovne temperature: -40 ~ 125 stopinj
PRIJAVE:
Videorekorderji, AC/DC DC/DC pretvorniki
Video kamere
Komunikacijski sistemi
Avtomobilski sistemi
Televizorji s tekočimi kristali
Dobavitelji električne energije
Omrežni sistemi
Računalniška periferna oprema
Serija v tej družini
| Serija izdelkov | L(µH) | DCR Max (mΩ) | IDC Max (A) | Največji dovoljeni tok (A) | |
| LGS1213B | 10-47 | 30-100 | 4.5-10 | 4.0-8.0 | ✉ |
| LGS1218B | 10-47 | 30-100 | 4.5-10 | 5.0-10 | ✉ |
| LGS1619 | 10-47 | 8.5-30 | 3.5-10 | 7-12 | ✉ |
| LGS1622 | 10-47 | 10-30 | 5-12 | 8-11 | ✉ |
| LGS1622B | 10-47 | 20-55 | 8-15 | 6-9 | ✉ |

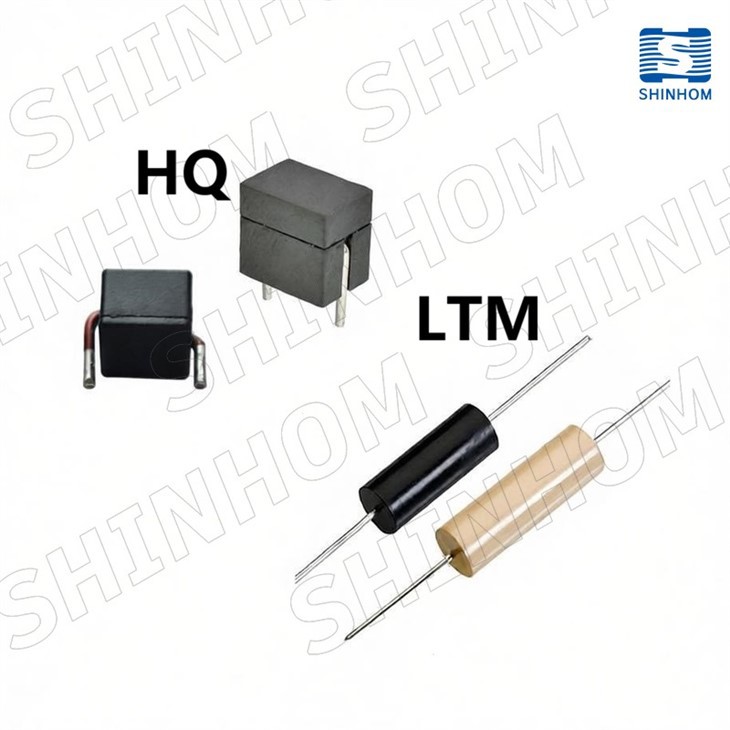

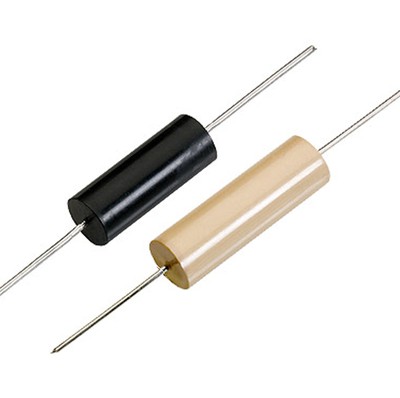

Ulite nezaščitene RF tuljave
LASTNOSTI:
Žična konstrukcija
Visoka zanesljivost
Aksialni svinčeni fiksni induktorji
Oblikovan polipropilen
Delovna temperatura: -55 stopinj do +85 stopinj
{{0}}~0,68uH: duroplastično jedro
0.68~1000uH: Feritno jedro
PRIJAVE:
Videorekorderji, AC/DC DC/DC pretvorniki
Video kamere
Komunikacijski sistemi
Avtomobilski sistemi
Televizorji s tekočimi kristali
Dobavitelji električne energije
Omrežni sistemi
Računalniška periferna oprema
Serija v tej družini
| Serija izdelkov | L(µH) | SRF (MHz) | DCR Max (Ω) | IDC Max (mA) | |
| LTM0409 | 0.15-240 | 5.9-525 | 0.03-7.8 | 115-2740 | ✉ |
| LTM0511 | 0.1-1000 | 3.0-400 | 0.025-30 | 100-3000 | ✉ |

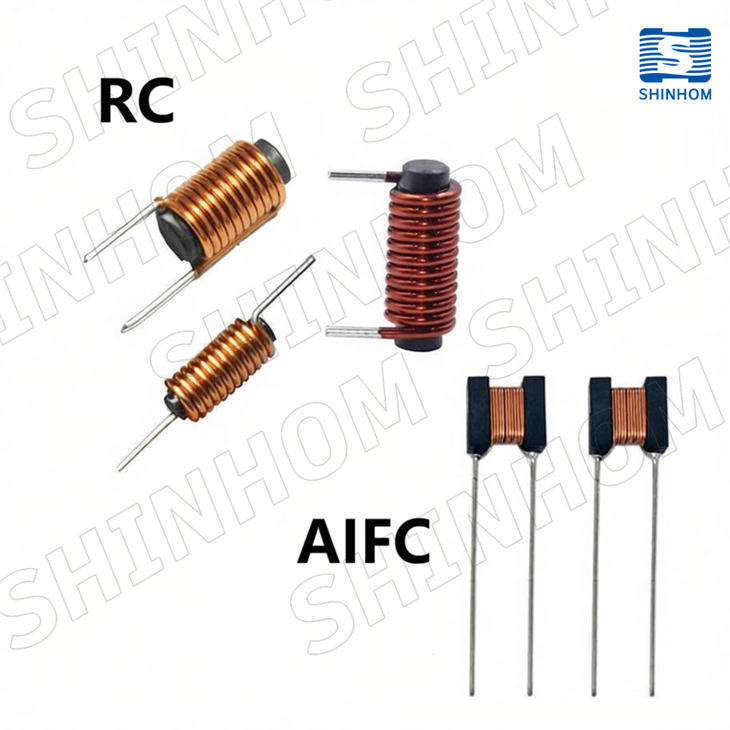

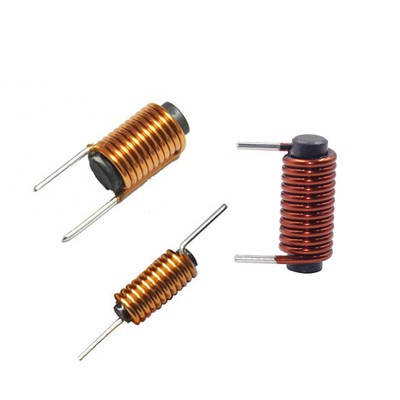

Visokotokovne radialne paličaste dušilke skozi luknjo
LASTNOSTI:
Material visoke nasičenosti
Poliolefinske skrčljive cevi
Nizek DC upor
Visoka zanesljivost Nizki stroški
Delovna temperatura: -40 stopinj do +105 stopinj
Temperatura shranjevanja: -40 stopinj do +105 stopinj
PRIJAVE:
Preklopni regulatorji
Filtri za zatiranje RFI
Kontrole SCR in TRIAC
Avtomobilski sistemi
Serija v tej družini
| Serija izdelkov | L(µH) | SRF (MHz) | DCR Max (Ω) | IDC Max (A) | |
| RC0205 | 1.0-1.2 | 180-200 | 0.04 | 0.56 | ✉ |
| RC0310 | 1.8-4.7 | 90-160 | 0.026-0.07 | 0.76-1.90 | ✉ |
| RC0415 | 4.7-10 | 70-90 | 0.024-0.08 | 1.0-2.26 | ✉ |
| RC0520 | 10-27 | 36-60 | 0.04-0.15 | 1.0-2.65 | ✉ |
| RC0630 | 4.7-56 | 30-85 | 0.005-0.14 | 1.57-16.08 | ✉ |
Mini-induktorske visoke "Q" ploščate tuljave
LASTNOSTI:
Feritno jedro
Žična konstrukcija
Ozka zasnova za gosto namestitev
Visoka zanesljivost, idealno za samodejno vstavljanje
Majhna velikost, nizka cena
Širok razpon vrednosti induktivnosti
Visok Q SRF
PRIJAVE:
VCR, PDP, LCD, TV sprejemnik
Avtomobilski sistemi
Računalniška periferna oprema
GPS, DC/DC pretvornik, XDSL modem
Elektronske igre
Komunikacijska oprema
Splošne elektronske aplikacije
Serija v tej družini
| Serija izdelkov | L(µH) | Frekvenca (MHz) | DCR Max (Ω) | IDC Max (A) | |
| AIFC1008 | 1.0-4700 | 0.25-7.9 | 0.01-29.9 | 0.11-7.0 | ✉ |
| AIFC1010 | 1.0-10000 | 0.252-7.96 | 0.015-70 | 0.07-7.0 | ✉ |
Shinhom je predan postavljanju visoke lestvice odličnosti za industrije, ki integrirajo ali uporabljajo magnetne tehnologije v našiOsvinčeni induktor izdelkov.
Priljubljena oznake: osvinčeni induktor, proizvajalci, dobavitelji, tovarna osvinčenih induktorjev
