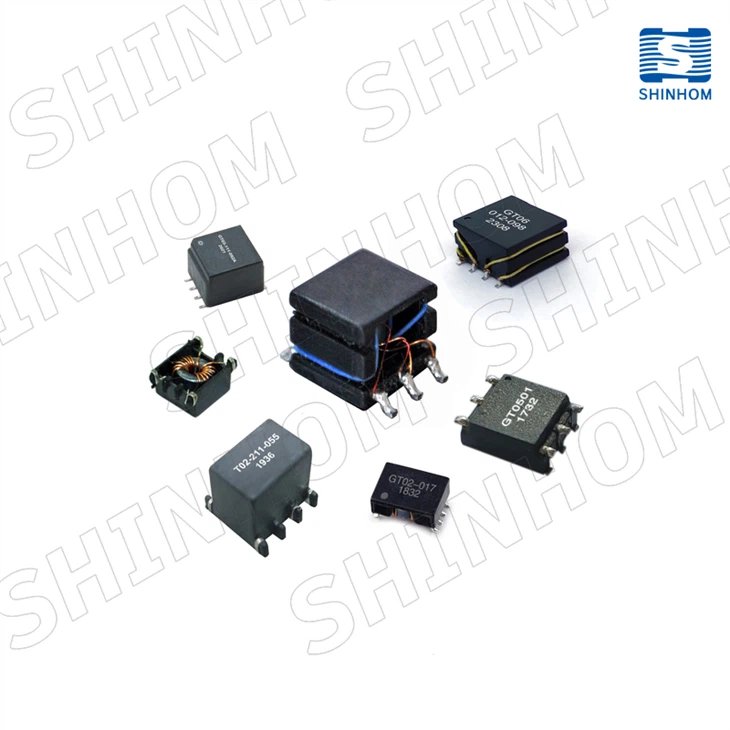

Pogonski transformator vrat

Pogonski transformator vratje impulzni transformator, ki se pogosto uporablja v pogonskih vezjih vrat IGBT in MOSFET.

Pogonski transformatorji z vrati za IGBT so ključni element v gonilnem vezju, ki zagotavlja potrebno moč za preklapljanje in ohranjanje varne galvanske ločitve med vmesnim vezjem in nizkonapetostno krmilno stranjo.

Pogonski transformatorji vrat se uporabljajo za zagotavljanje krmilnih impulzov napetosti vrat med odvodom in izvorom MOSFET-a, hkrati pa zagotavljajo izolacijo med MOSFET-om in krmilnim pogonskim vezjem.

Shinhomovi standardni pogonski transformatorji vrat poenostavijo zasnovo vašega vezja pogona vrat in skrajšajo čas načrtovanja. Naše zasnove običajno uporabljajo visoko prepustna feritna jedra za povečanje induktivnosti magnetiziranja in zmanjšanje toka magnetiziranja. Zahtevana velikost transformatorja je določena z volt-časovnim produktom aplikacije. Zato je prvo izbirno merilo za pogonski transformator vrat volt-časovni produkt (V-µsec), kot je prikazano na podatkovnem listu transformatorja. To mora biti večje ali enako največjemu produktu uporabljene napetosti in časa, ki se pričakuje, da se prepreči nasičenje jedra.

1. Družina PCB ✉

Ti transformatorji so naviti na visokokakovostno feritno jedro

in so namenjeni zelo širokemu spektru aplikacij:

• prožilni tiristorji in triaki;

• pogonski bipolarni tranzistor in IGBT;

• pogon FET in MOSFET tranzistorjev;

• spajanje linij pri hitrem prenosu podatkov (za najmanjše velikosti).

Predstavljene so različne velikosti ohišij z naraščajočo nazivno močjo,

tako da se lahko učinkovito uporabljajo kot vozniki v kateri koli nizki do srednji

močnostni tokokrog za krmiljenje in pretvorbo električne energije, kjer

hkrati so zahtevane naslednje lastnosti:

• zmožnost prenosa impulza visoke moči (visoka amplituda z ustreznim

trajanje) in nizek tok magnetizacije;

• nizka induktivnost uhajanja, kar omogoča visoko strmino in kratek čas vzpona

valovne oblike; • nizka sklopitvena kapacitivnost, tako da je dobra ločitev

in dosežena je odpornost na motnje;

• majhnost, dosežena z uporabo toroidnega jedra;

• visoko vzdržljivo napetost primarnega do sekundarnega s pomočjo ustreznega

izolacija žic in polnjenje kolofonije;

• skladnost z mednarodnimi standardi.

Serija v tej družini

2. Družina SMB ✉

LASTNOSTI:

najmanjša velikost, ki je na voljo na trgu

Zasnovan za frekvence od 500KHz do 1MHz

Ravna zgornja stran za aplikacije pick and place

Na voljo je več razmerij obratov

PRIJAVE:

Moduli regulatorja napetosti

Visokofrekvenčni pretvorniki AC/DC in DC/DC

Impulzni/signalni transformatorji

Na voljo je več razmerij obratov

Serija v tej družini

Shinhom je predan postavljanju visoke lestvice odličnosti za industrije, ki integrirajo ali uporabljajo magnetne tehnologije v našiPogonski transformator vrat izdelkov.
