RF induktorji SMD Air Core

RF induktorji SMD Air Core

1 visok Q faktor – do 230

2 Zmogljivost visokega toka – do 5,7 A

3 Razpon induktivnosti – 5,5 nH do 500 nH

4 Ultra-kompaktna velikost – že 1,35 × 1,83 mm

5 Visoka natančnost – ±2 % in ±5 % tolerance

6 Širok razpon delovne temperature – od -40 stopinj do +125 stopinj

Paket 7 ploščatih SMD – idealen za avtomatsko montažo

8 Brez izgube jedra – odlična visoko-frekvenčna zmogljivost

Predstavitev izdelka

RF induktorji SMD z zračnim jedromso visoko{0}}frekvenčne induktivne komponente brez jedra. Z odpravo magnetnega jedra se popolnoma izognejo nasičenosti jedra in izgubam jedra. To ima za posledico odlično-visokofrekvenčno zmogljivost in visok faktor Q.

Ti induktorji se pogosto uporabljajo v omrežjih za usklajevanje vhodov/izhodov RF ojačevalnikov, ozkopasovnih vezjih za uravnavanje, širokopasovnih filtrih in aplikacijah za ločevanje RF. Vsi izdelki so skladni z RoHS in okolju prijazni. Različice z visoko-zanesljivostjo so na voljo tudi za vesoljske, obrambne in druge-kritične aplikacije.

product-800-800



Aplikacije

📡Ujemanje RF ojačevalnika

Vhodna in izhodna usklajena omrežja za ozkopasovne RF ojačevalnike

📻Vodja za nastavitev RF

Uravnavanje frekvence v brezžični komunikacijski opremi

🔊Širokopasovni filtri

Ključne induktivne komponente v filtrirnih omrežjih

📶Razklop RF

Dušenje hrupa v-visokofrekvenčnih tokokrogih

📱Mobilne komunikacijske naprave

Pametni telefoni

Bazne postaje

Dvo-smerni radijski sprejemniki

🛰️Vesolje in obramba

Visoko{0}}zanesljive različice za-kritične sisteme

📺Širokopasovni komunikacijski sistemi

Satelitske komunikacije

Oprema za prenos mikrovalov

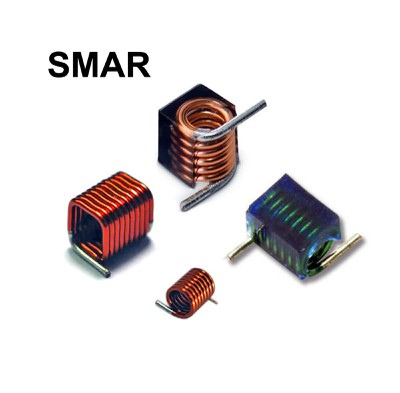

Serija v tej družini



Serija izdelkovDolžina (mm)Višina (mm)Širina (mm)DCR Max (mΩ)PDF
Kvadratne tuljave SMAR1.30-2.971.40-1.831.83-2.143.4-10.0✉
SMAR toroidne tuljave2.21-10.551.37-5.901.42-6.351.1-90.0✉
SMAR12103.3±0.32.7±0.22.6±0.21.1-3.9✉
SMAR18124.9±0.3
3.5±0.2
3.8±0.24.2-33.0✉
SMAR402410.56.07.015-90✉
Serija SMAR052.67-5.842.67-3.562.79-3.736.35-11.3✉



📧Pogosto zastavljena vprašanja (FAQ)

Q1. Kakšne so prednosti induktorjev z zračnim-jedrom v primerjavi z induktorji z-magnetnim jedrom?

Induktorji z zračnim-jedrom nimajo izgub magnetnega jedra, zaradi česar so višji faktorji Q in manj{1}}visokofrekvenčne izgube. Idealni so za omrežja za ujemanje RF ojačevalnikov in aplikacije za ozkopasovno uglaševanje. Ker ne uporabljajo magnetnega jedra, so vrednosti njihove induktivnosti na splošno nižje in so najbolj primerne za aplikacije v območju nH-.

Q2. Kako izberem med serijama SMAR05 in SMAR1814?

Serija SMAR1814

  • Razpon induktivnosti: 5,5 nH do 22 nH
  • Ultra-kompaktna velikost: 1,35 × 1,83 mm
  • Idealno za kompaktne prenosne naprave

    Serija SMAR05

  • Razpon induktivnosti: 27 nH do 500 nH
  • Višji Q faktor (do 230)
  • Višji nazivni tok (do 5,7 A)
  • Primerno za ujemanje RF ojačevalnikov moči in druge visoko{0}}zmogljive aplikacije

Q3. Ali podpirate vrednosti induktivnosti po meri? Kakšna je najmanjša količina naročila (MOQ)?

Da. Podpiramo prilagajanje:

  • Ne-standardne vrednosti induktivnosti
  • Posebne dimenzije
  • Specifikacije-natančnejše

Standardni modeli so na voljo s prilagodljivimi zahtevami MOQ. Za izdelke po meri, prosim kontaktirajte nas s podrobnostmi vaše prijave za oceno in ponudbo.

Shinhom je predan postavljanju visoke lestvice odličnosti za industrije, ki integrirajo ali uporabljajo magnetne tehnologije v našiRF induktorji SMD z zračnim jedromizdelkov.
