V dobi, kjer elektronske naprave prežemajo vse vidike našega življenja, so elektromagnetne motnje (EMI) postale ključni izziv za oblikovalce in inženirje. Če raziskujete rešitve, kot soEMI filtrirna jedraZa izboljšanje uspešnosti in skladnosti, razumevanje tehnologije zadajnanokristalna jedraje bistvenega pomena. Ti napredni materiali ponujajo neprimerljive prednosti pred tradicionalnimi možnostmi, toda kako delujejo in zakaj vse bolj postajajo najprimernejša izbira?
Znanost za nanokristalnimi jedri
Tako,Kako deluje nanokristalno jedro? Za razliko od običajnih feritnih materialov se nanokristalne zlitine izdelujejo s pomočjo tehnologije za hitro strjevanje, kar ustvari ultra - fino zrno strukturo običajno 10-20 nanometrov velikosti. Ta edinstvena mikrostruktura ima izjemne mehke magnetne lastnosti, vključno z izjemnovisoka prepustnostin nizka izguba jedra. Na primer z aNanokristalno jedro prepustnost 80000, ta jedra dosegajo bistveno večjo induktivnost in učinkovitost v primerjavi s feriti, katerih prepustnost se običajno giblje od 5.000 do 15.000. Ta visoka prepustnost omogoča učinkovitejše zatiranje hrupa z manj zavojev navijanja, zmanjšanje parazitske kapacitivnosti in omogoča bolj kompaktne zasnove.
Zakaj izbrati nanokristalni nad feritom? Kritični obračun
Razprava onanokristalna proti feritskim jedromPogosto se osredotoča na uspešnost v zahtevnih pogojih. Medtem ko se feriti pogosto uporabljajo za svoje stroške - učinkovitost in spodoben frekvenčni odziv, trpijo zaradi nizke gostote magnetnega toka nasičenosti (običajno okoli 0,5 T) in slabe temperaturne stabilnosti. Nanokristalna jedra obravnavajo te omejitve z:
Večja indukcija nasičenosti: Pri 1,25 t nanokristalni materiali ponujajo več kot dvakrat večjo gostoto nasičenosti feritov, zaradi česar so odporni na nasičenost v visokih - trenutnih aplikacijah, kot so napajalniki in industrijski pogoni.
Vrhunska temperaturna stabilnost: Z Curie temperaturo presega 560 stopinj v primerjavi s Ferritovimi običajno manjšimi od 200 stopinj, nanokristalna jedra ohranjajo stabilno delovanje v širšem temperaturnem območju (-55 stopinj do 130 stopinj).
Izboljšane frekvenčne značilnosti: Kot aširoko frekvenčno jedro EMI, nanokristalna tehnologija zagotavlja učinkovito zatiranje hrupa od več KHz do sto MHz, ki obravnava tako izvedeno kot sevano vmešavanje v eno komponento.
Praktične aplikacije: Kako učinkovito zmanjšati EMI v napajalnih napravah
Pri naslavljanjukako zmanjšati EMI v napajalnih napravah, Vključitev nanokristalnih skupnih načinov Chokes predstavlja transformativni pristop. Njihova visoka prepustnost in odlične frekvenčne značilnosti so še posebej dragoceni v:

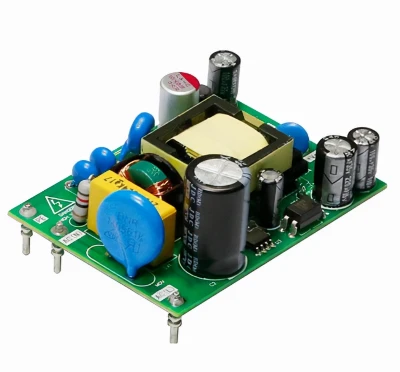

Preklopite - Način napajalnikov (SMPS)kjer zatirajo tako navadni - način in diferencialno - načina.
Solarni pretvorniki in sistemi UPSki zahtevajo robustno filtriranje EMI pod nihajočimi pogoji obremenitve
Avtomobilska elektronikaKjer omejitve prostora in strogi standardi EMC zahtevajo kompaktno, visoko - rešitve uspešnosti
Industrijski frekvenčni pretvornikiki ustvarjajo pomemben električni hrup in zahtevajo zanesljive komponente filtriranja
IzvajanjeEMI filtrirna jedraNa podlagi nanokristalne tehnologije lahko zmanjšate zahteve območja PCB za več kot 70%, hkrati pa znižate višino komponent za več kot 50% v primerjavi z običajnimi rešitvami.
Shinhom Advantage: Engineering Excellence v nanokristalni tehnologiji
V Shinhomu smo izkoristili potencial nanokristalne tehnologije za razvoj naših serijskih serij N80 Common Mode Choke jedra. Naši izdelki so natančno zasnovaniNanokristalno jedro prepustnost 80000, ki zagotavlja vrhunsko izgubo vstavitve v širokem frekvenčnem spektru. Naša jedra, zaprta v zaščitno plastično ohišje, primerno za neposredno navijanje, nudijo odlično mehansko zaščito, hkrati pa ohranjajo optimalne magnetne lastnosti.
Ne glede na to, ali razvijate napredne napajalnike, telekomunikacijsko opremo ali avtomobilske sisteme, našenanokristalna jedraZagotovite zanesljivost uspešnosti, potrebne za izpolnjevanje mednarodnih standardov, vključno z EN500081 in EN500082.
Ste pripravljeni preoblikovati svoj pristop filtriranja EMI?Odkrijte, kako lahko naše nanokristalne rešitve izboljšajo vaše modele, hkrati pa zmanjšajo velikost in stroške. Danes se obrnite na našo tehnično ekipo nasales@shinhom.com.cnZa razpravo o vaših posebnih zahtevah za prijavo.
